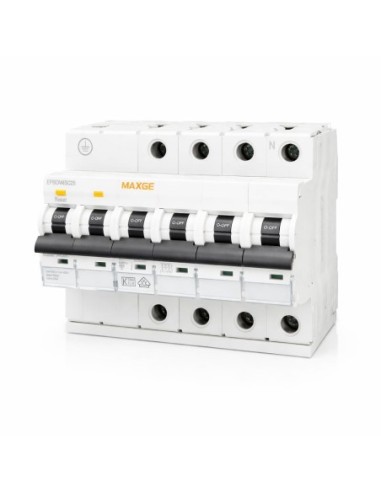

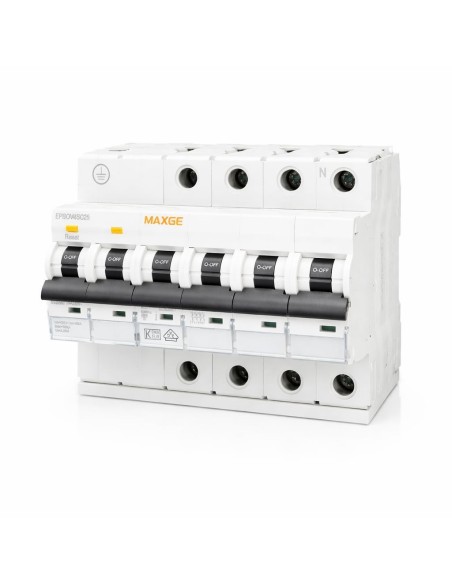

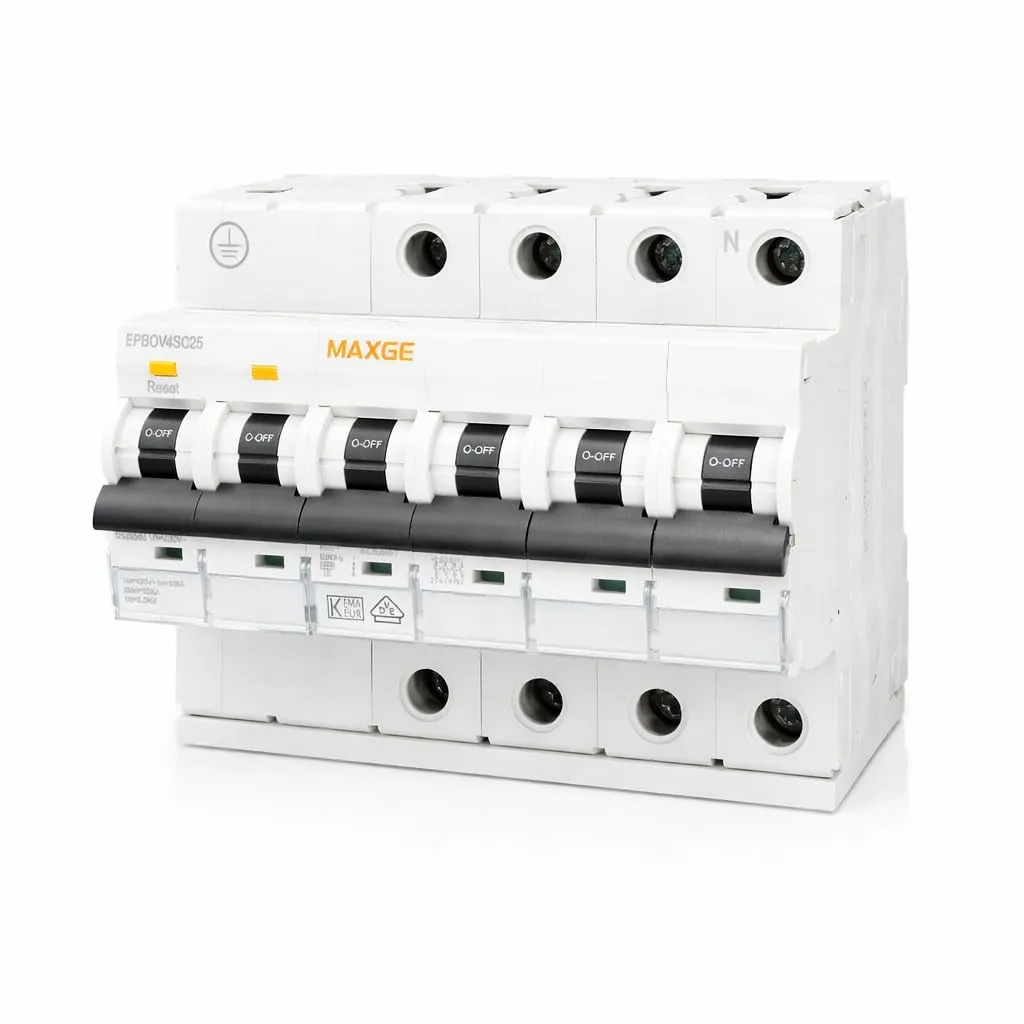

Protección Combinada Sobretensiones 4P 25A 10kA Trifásica Maxge

El limitador de sobretensiones permanentes y transitorias EPBOVS Alpha+ 3P+N 25A de Maxge integra en un único dispositivo la protección combinada POP+SPD para instalaciones eléctricas trifásicas en redes TN-S y TT a 415V AC. A diferencia de los descargadores de sobretensiones transitorias convencionales, este equipo incorpora además la protección contra sobretensiones permanentes conforme a la norma EN50550, cubriendo así las dos principales amenazas para los equipos conectados a la red.

El dispositivo incluye un interruptor general automático integrado de curva C con un poder de corte de 10kA, lo que elimina la necesidad de instalar un IGA independiente y reduce el espacio ocupado en el cuadro eléctrico a solo 12 pasos de carril DIN. La actuación del mecanismo de disparo es independiente de la tensión de red, lo que garantiza una respuesta fiable incluso cuando la tensión está degradada, una ventaja determinante en instalaciones donde la calidad de suministro no es constante.

Los bornes tipo túnel admiten conductores rígidos de hasta 35mm² y flexibles hasta 25mm², facilitando el cableado en cuadros trifásicos de viviendas, locales comerciales e instalaciones industriales ligeras. Con un nivel de protección de tensión Up inferior a 2,0kV y una intensidad de descarga nominal de 10/20kA, el equipo cumple con las normativas EN61643-11:2013/A11:2018 e IEC60898-1, con certificaciones CE y RoHS.

Especificaciones Técnicas

• Gama: EPBOVS Alpha+.
• Tipo de producto: Limitador de sobretensiones permanente y transitorio (POP+SPD).
• Número de polos: 4 polos (3P+N).
• Corriente nominal (In): 25A.
• Tipo de red: AC — TN-S, TT.
• Tensión de empleo (Ue): 415V AC 50/60Hz.
• Tipo de sobretensiones transitorias: Tipo 2.
• Intensidad de descarga nominal: 10/20kA.
• Nivel de protección de tensión (Up): menor de 2,0kV.
• Tensión máxima continua (Uc): 420V.
• Protección sobretensiones permanentes: Conforme EN50550.
• IGA integrado: Curva C, 10kA.
• Tensión de impulso: 4kV.
• Corriente de cortocircuito: 10kA.
• Poder de conexión y corte (IDm): 500A.
• Pasos carril DIN: 12 pasos de 9mm.
• Dimensiones: Alto 81,5mm — Profundidad 66,6mm.
• Conexión: Bornes tipo túnel — flexible hasta 25mm², rígido hasta 35mm².
• Par de apriete: 2,5 N.m.
• Grado de protección: IP20.
• Temperatura de funcionamiento: -5 a 40°C.
• Color: Blanco.
• Normativa: EN50550:2012/A1:2015, EN61643-1, IEC60898-1, EN61643-11:2013/A11:2018.
• Certificaciones: CE, RoHS.

Su configuración 3P+N lo hace válido para cuadros eléctricos trifásicos en instalaciones de viviendas unifamiliares, comunidades de propietarios, locales comerciales e industria ligera donde la protección simultánea frente a sobretensiones permanentes y transitorias sea un requisito de proyecto o una exigencia normativa.
