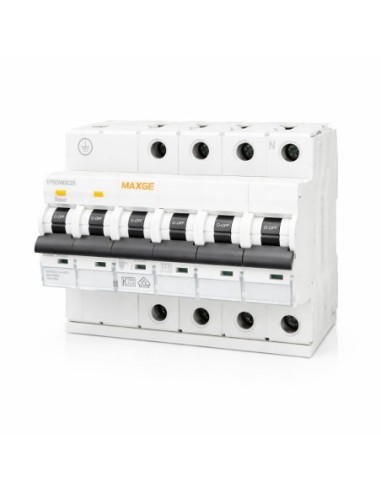

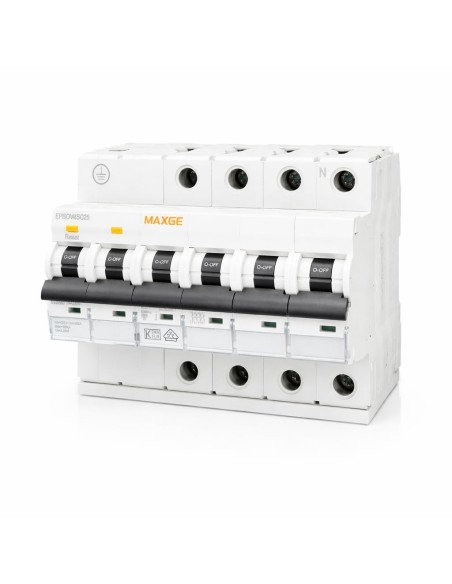

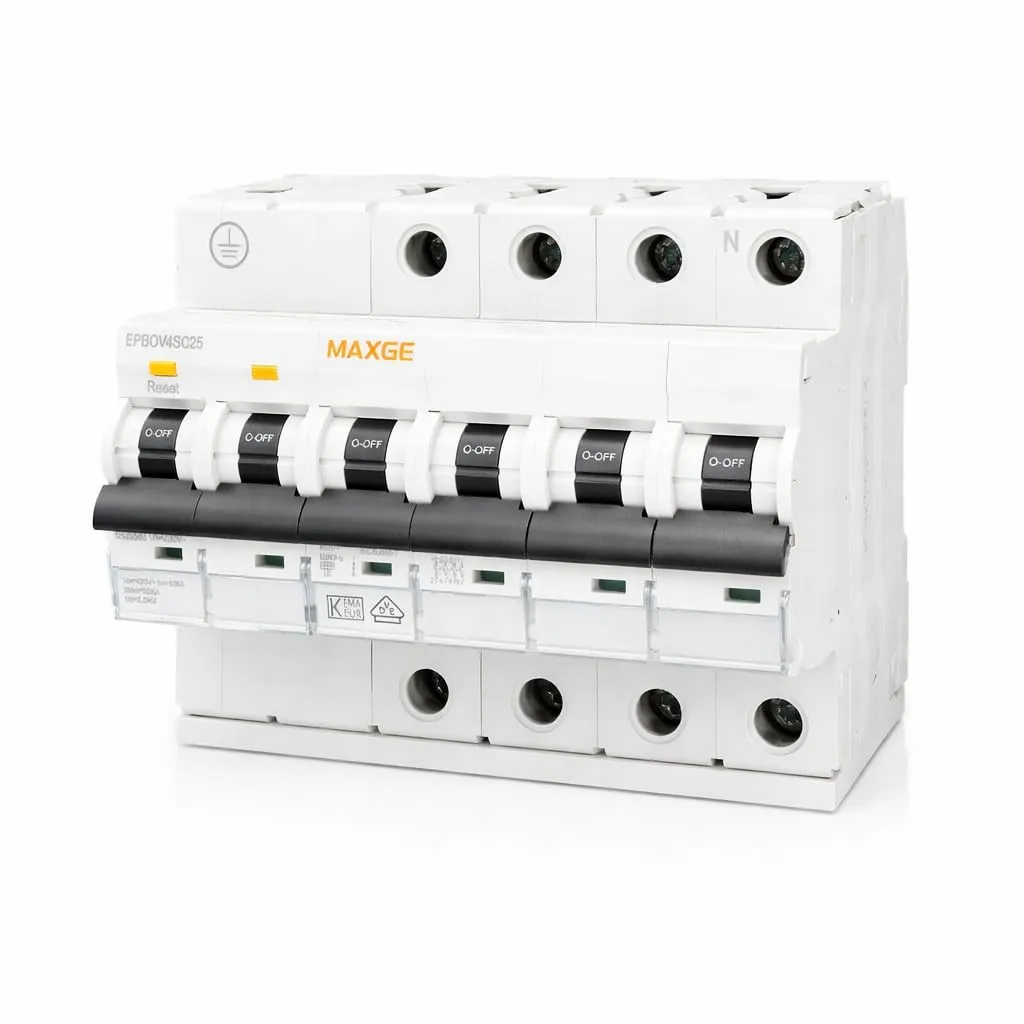

Protección Combinada Sobretensiones 4P 40A 10kA 415V Curva C Maxge

El limitador de sobretensiones permanentes y transitorias EPBOVS Alpha+ 3P+N 40A de Maxge es un dispositivo de protección combinada POP+SPD que integra en un único aparato la defensa frente a los dos tipos de sobretensión que afectan a las instalaciones eléctricas trifásicas modernas. A diferencia de un limitador SPD tipo 2 convencional, este equipo incorpora también protección contra sobretensiones permanentes conforme a EN50550, cubriendo de forma simultánea ambas amenazas en redes TN-S y TT a 415V AC.

Lleva integrado un IGA de curva C con poder de corte de 10kA, lo que elimina la necesidad de un interruptor automático externo y reduce considerablemente el espacio ocupado en el cuadro eléctrico trifásico. El disparo por corriente residual opera de forma independiente de la tensión de red, lo que garantiza una actuación fiable incluso cuando la red se encuentra en condiciones degradadas. Con un nivel de protección de tensión Up inferior a 2,0 kV, la energía que alcanza los equipos conectados queda acotada dentro de los límites que exige la normativa EN61643-11.

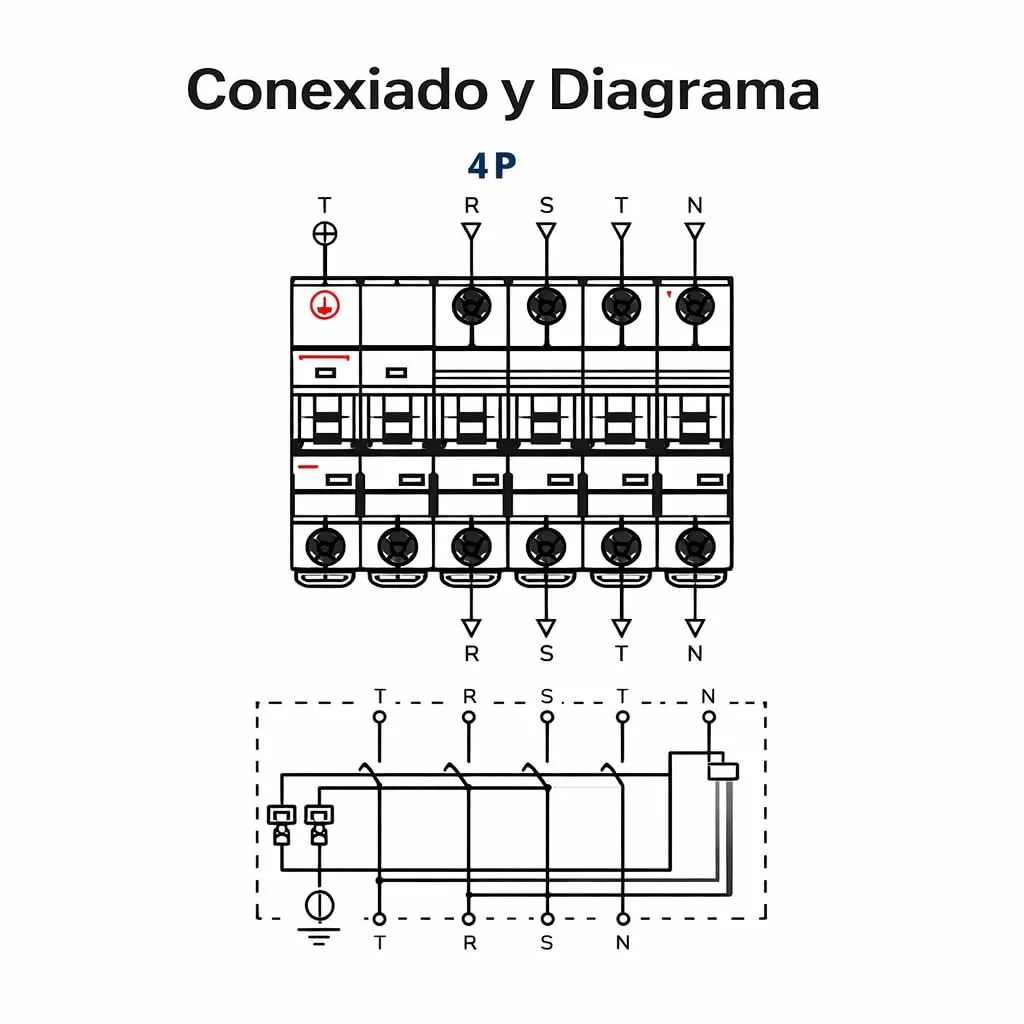

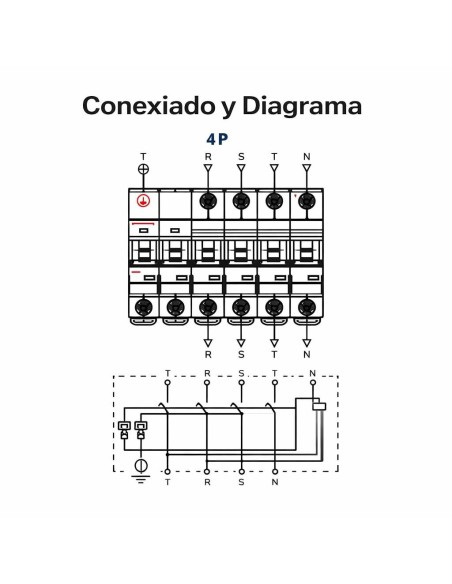

Ocupa 12 pasos de carril DIN en configuración 3P+N y admite conductores rígidos de hasta 35mm² mediante bornes tipo túnel, facilitando la conexión en instalaciones industriales y terciarias donde las secciones de cable son elevadas. Su temperatura de funcionamiento entre -5 y 40°C lo hace apto para cuadros en interior tanto en entornos domésticos como en instalaciones de uso profesional.

Especificaciones Técnicas

• Gama: EPBOVS Alpha+.
• Tipo de producto: Limitador de sobretensiones permanente y transitorio (POP+SPD).
• Número de polos: 4 polos (3P+N).
• Corriente nominal (In): 40A.
• Tipo de red: AC — TN-S, TT.
• Tensión de empleo (Ue): 415V AC 50/60Hz.
• Tipo de sobretensiones transitorias: Tipo 2.
• Intensidad de descarga nominal: 10/20kA.
• Nivel de protección de tensión (Up): menor de 2,0 kV.
• Tensión máxima continua (Uc): 420V.
• Limitador sobretensiones permanentes: Conforme EN50550.
• IGA integrado: Curva C, 10kA.
• Tensión de impulso: 4kV.
• Corriente de cortocircuito: 10kA.
• Poder de conexión y corte (IDm): 500A.
• Pasos carril DIN: 12 pasos de 9mm.
• Dimensiones: Alto 81,5mm — Profundidad 66,6mm.
• Conexión: Bornes tipo túnel — flexible hasta 25mm², rígido hasta 35mm².
• Par de apriete: 2,5 N.m.
• Grado de protección: IP20.
• Temperatura de funcionamiento: -5 a 40°C.
• Color: Blanco.
• Normativa: EN50550:2012/A1:2015, EN61643-1, IEC60898-1, EN61643-11:2013/A11:2018.
• Certificaciones: CE, RoHS.
• Marca: Maxge.

Su aplicación principal son los cuadros eléctricos de instalaciones trifásicas en edificios residenciales, locales comerciales e instalaciones industriales ligeras donde se requiera un protector contra sobretensiones trifásico que cumpla simultáneamente con la normativa de sobretensiones transitorias y permanentes sin necesidad de aparamenta adicional.
