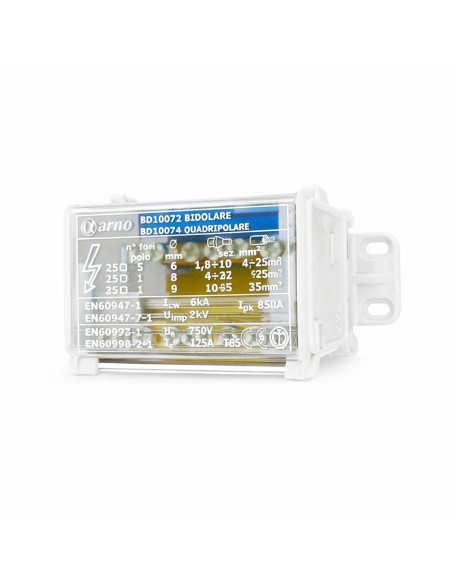

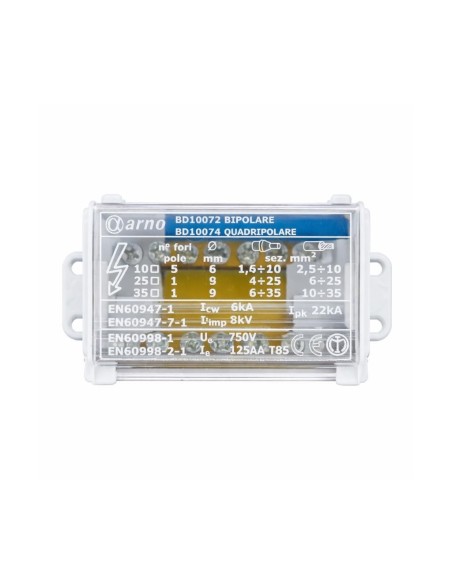

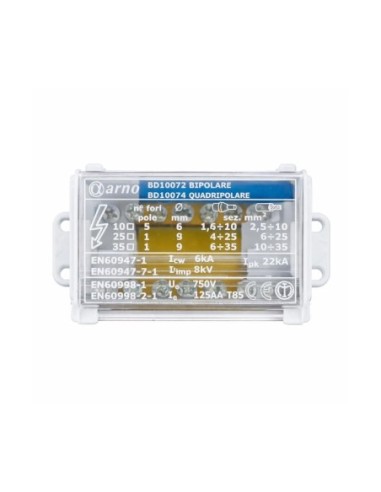

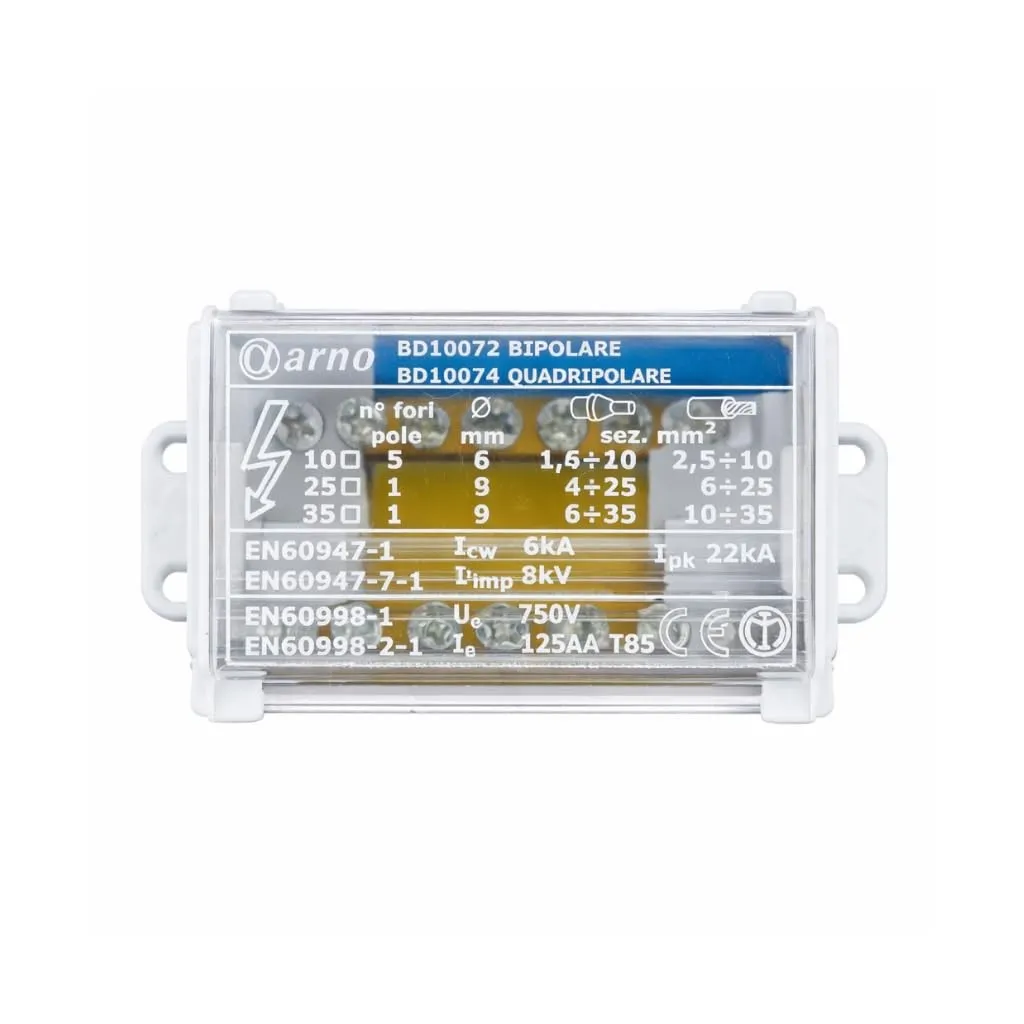

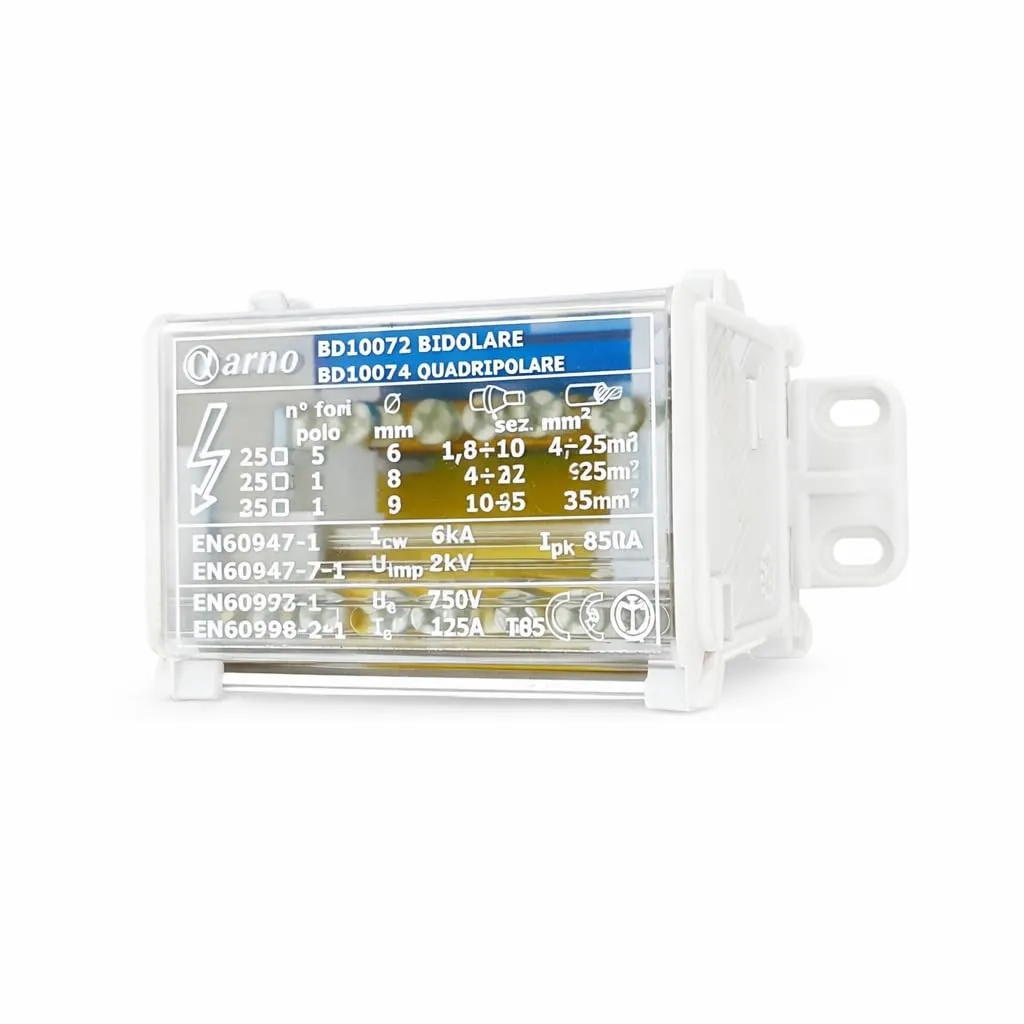

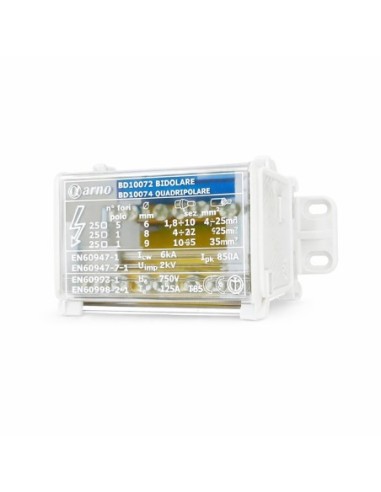

Bloque Terminales Distribución Bipolar 7 Hilos 125A 750V Carril DIN

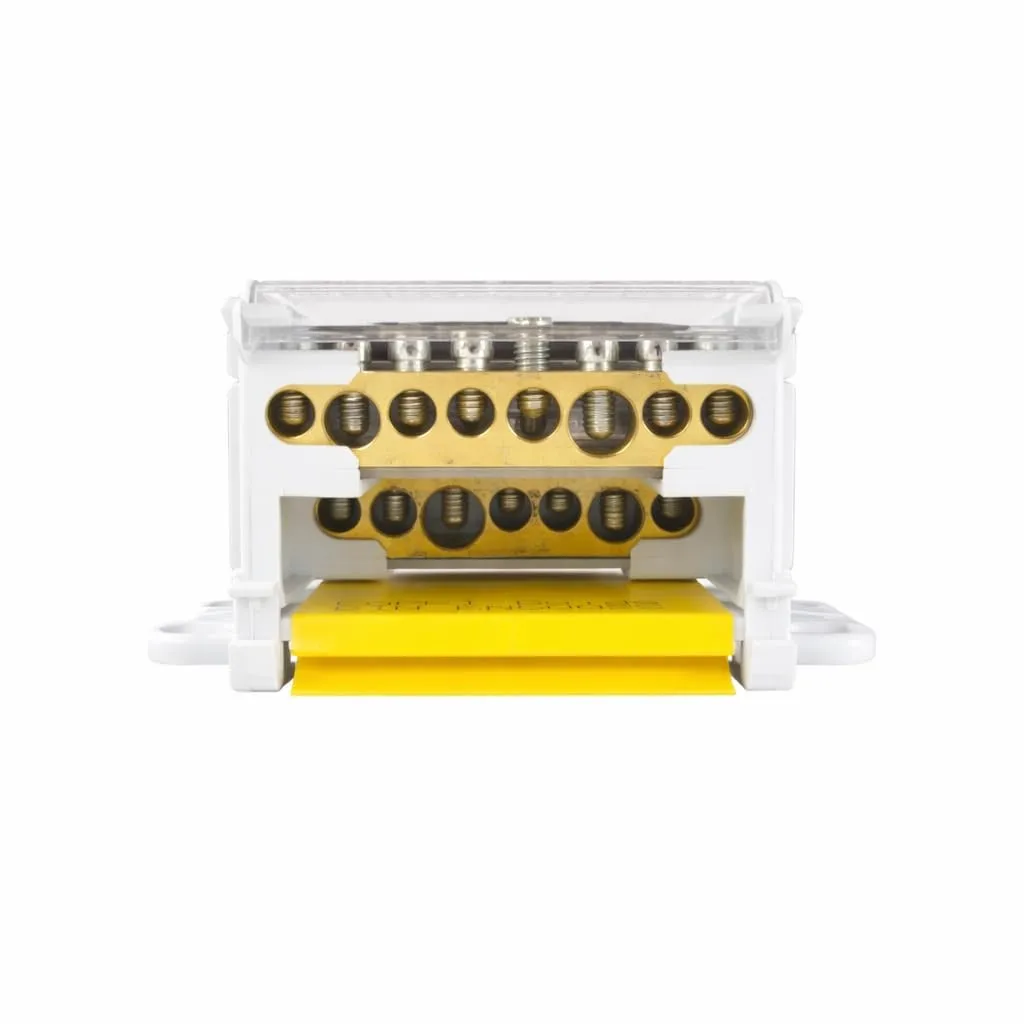

El bloque de terminales de distribución bipolar de 7 hilos WEBMATEL (Art. BD10072) es un repartidor de corriente en dos filas independientes que organiza la fase y el neutro dentro de un cuadro eléctrico sin necesidad de empalmes ni derivaciones auxiliares. Con una corriente nominal de 125A y una tensión de servicio de 750V, ofrece capacidad suficiente para instalaciones de potencia media-alta en entornos tanto residenciales como industriales.

Cada barra de distribución incorpora 7 bornes de tornillo que admiten cables de hasta 35 mm² en la entrada principal, con salidas para secciones de 25 mm² y 10 mm². Esta combinación de calibres permite alimentar simultáneamente circuitos de distinta carga desde un único punto de conexión, reduciendo el tiempo de montaje en el interior del armario eléctrico. La fijación en carril DIN estándar facilita su integración en cualquier cuadro de protección sin herramientas adicionales.

Especificaciones Técnicas

• Tipo de dispositivo: Bloque de distribución / repartidor bipolar (2 polos).
• Dimensiones (A x B x C): 45 x 68 x 47 mm.
• Corriente nominal: 125 A.
• Tensión nominal: 750 V.

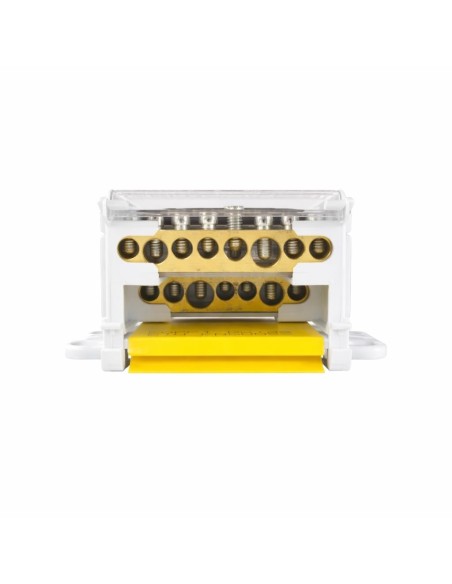

• Número de agujeros por barra: 7 (1x Ø9, 1x Ø8, 5x Ø6).
• Sección máxima de cable: 1x35 mm², 1x25 mm² y 5x10 mm².
• Potencia disipada por barra: 1,36 W a 25 ºC / 1,46 W a 85 ºC.
• Corriente de cresta (Ipk): 20 kA.
• Corriente de corta duración (Icw): 6 kA.
• Tensión de impulso (Uimp): 8 kV.

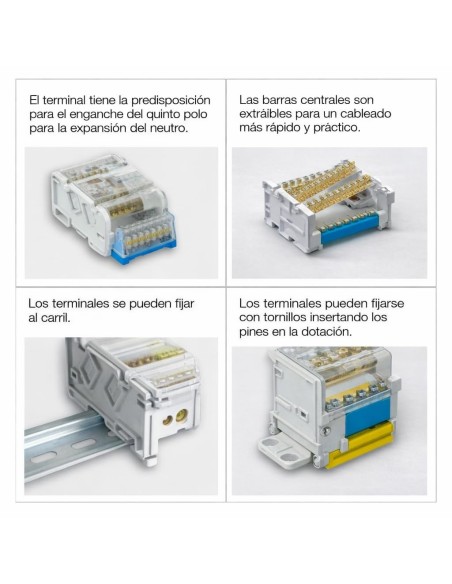

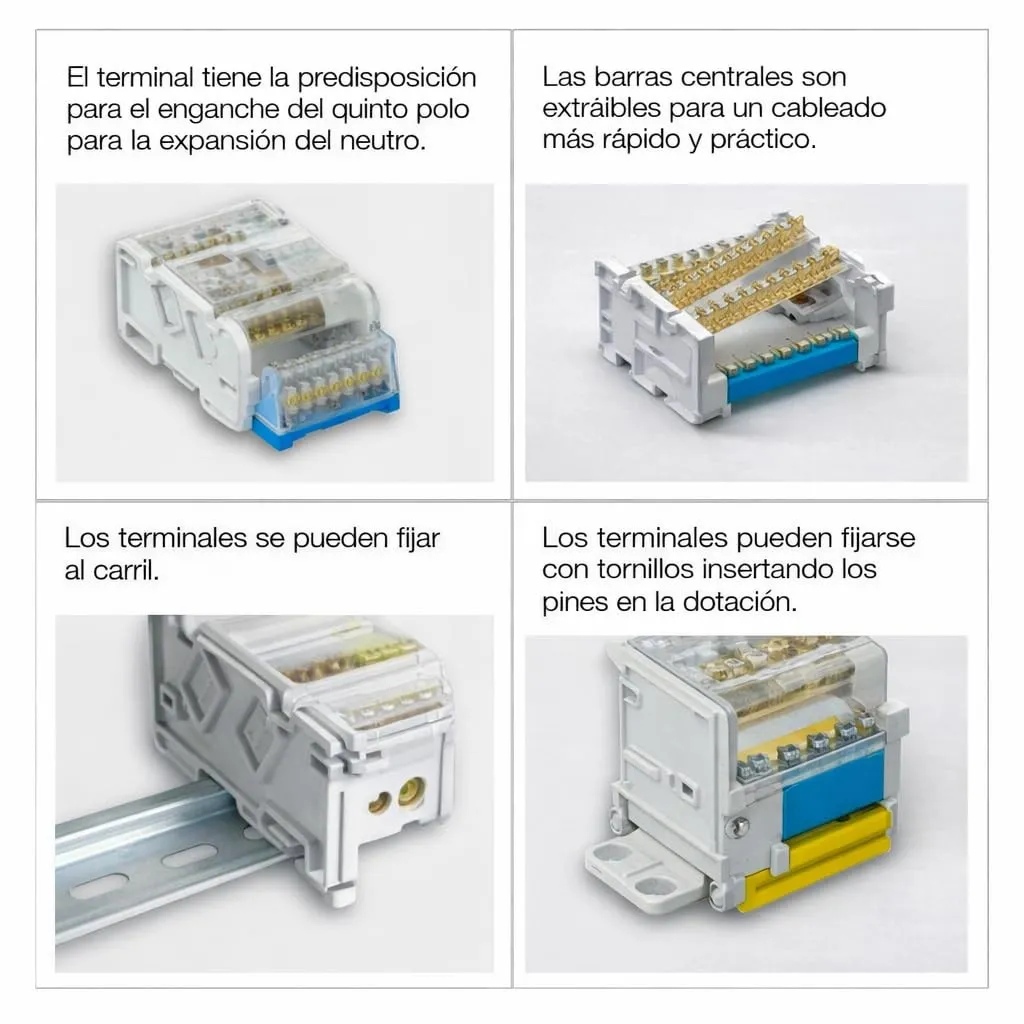

• Montaje: Carril DIN estándar.

Este distribuidor bipolar resulta especialmente útil en subcuadros de vivienda, cuadros de obra y instalaciones eléctricas donde se requiere centralizar la distribución de fase y neutro en un espacio reducido. La carcasa plástica aísla los conectores internos y previene el contacto accidental entre barras, contribuyendo a la seguridad del conjunto sin añadir volumen innecesario al armario de alimentación.
