Bloque Terminales Distribución 2 Filas 15 Hilos 125A 750V Carril DIN

El bloque de terminales de distribución monofásico de 15 hilos WEBMATEL es un repartidor de corriente en dos filas independientes que centraliza la distribución de fase y neutro dentro de un cuadro eléctrico, eliminando empalmes volantes y simplificando el tendido de cables en instalaciones industriales y terciarias.

Cada barra de latón interna admite hasta 35 mm² en la entrada principal y diez salidas de 10 mm², lo que permite alimentar múltiples circuitos desde un único punto de conexión sin comprometer la sección de los conductores. La carcasa aislante de plástico separa físicamente ambas barras, reduciendo el riesgo de contacto accidental entre polaridades en el interior del armario eléctrico. Con una tensión nominal de 750 V y capacidad de soportar corrientes de cresta de 22 kA, el conjunto responde a las exigencias de instalaciones con alta demanda de corriente.

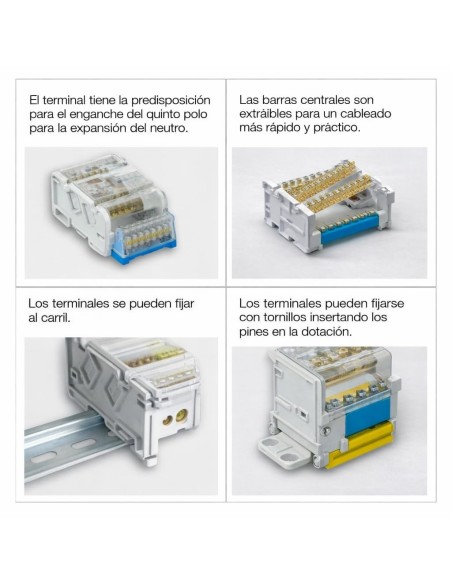

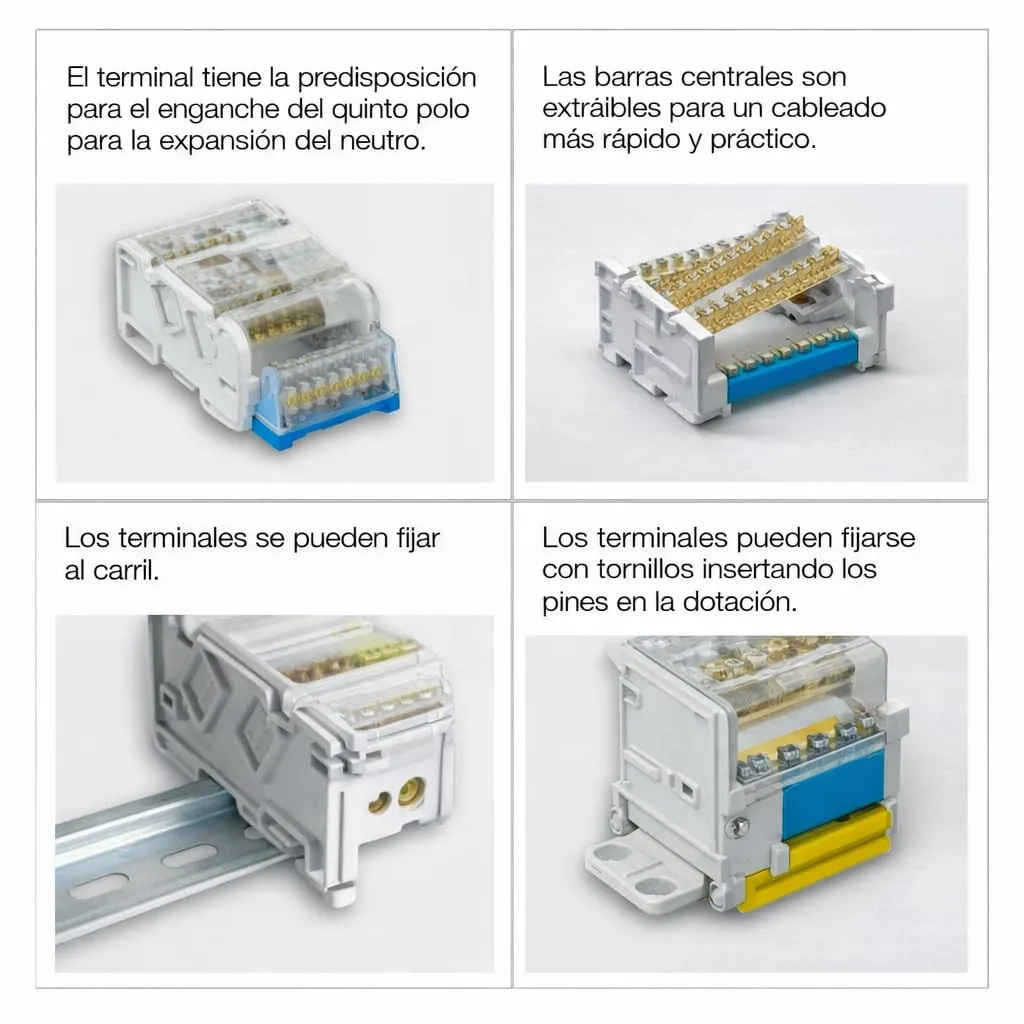

La fijación sobre carril DIN estándar agiliza su integración en cualquier cuadro de distribución o caja de protección existente. Su formato compacto de 45 × 134 × 47 mm optimiza el espacio disponible en el interior del armario, aspecto especialmente relevante en instalaciones donde la densidad de componentes es elevada. Un bornero de distribución de estas características resulta habitual en subcuadros de viviendas plurifamiliares, locales comerciales, naves industriales y cuadros de automatización.

Especificaciones Técnicas

• Tipo de dispositivo: Bloque de distribución / Repartidor monofásico 2 filas.
• Dimensiones (A x B x C): 45 x 134 x 47 mm.
• Número de agujeros por barra: 15 (1x Ø9, 2x Ø8, 2x Ø7, 10x Ø6).
• Sección máxima de cable: 1x35 mm², 2x25 mm², 2x16 mm², 10x10 mm².
• Tensión nominal: 750 V.
• Corriente nominal: 125 A.
• Potencia disipada por barra: 5,27 W a 25 °C / 6,30 W a 85 °C.
• Corriente de cresta (Ipk): 22 kA.
• Corriente de corta duración (Icw): 6 kA.
• Tensión de impulso (Uimp): 8 kV.

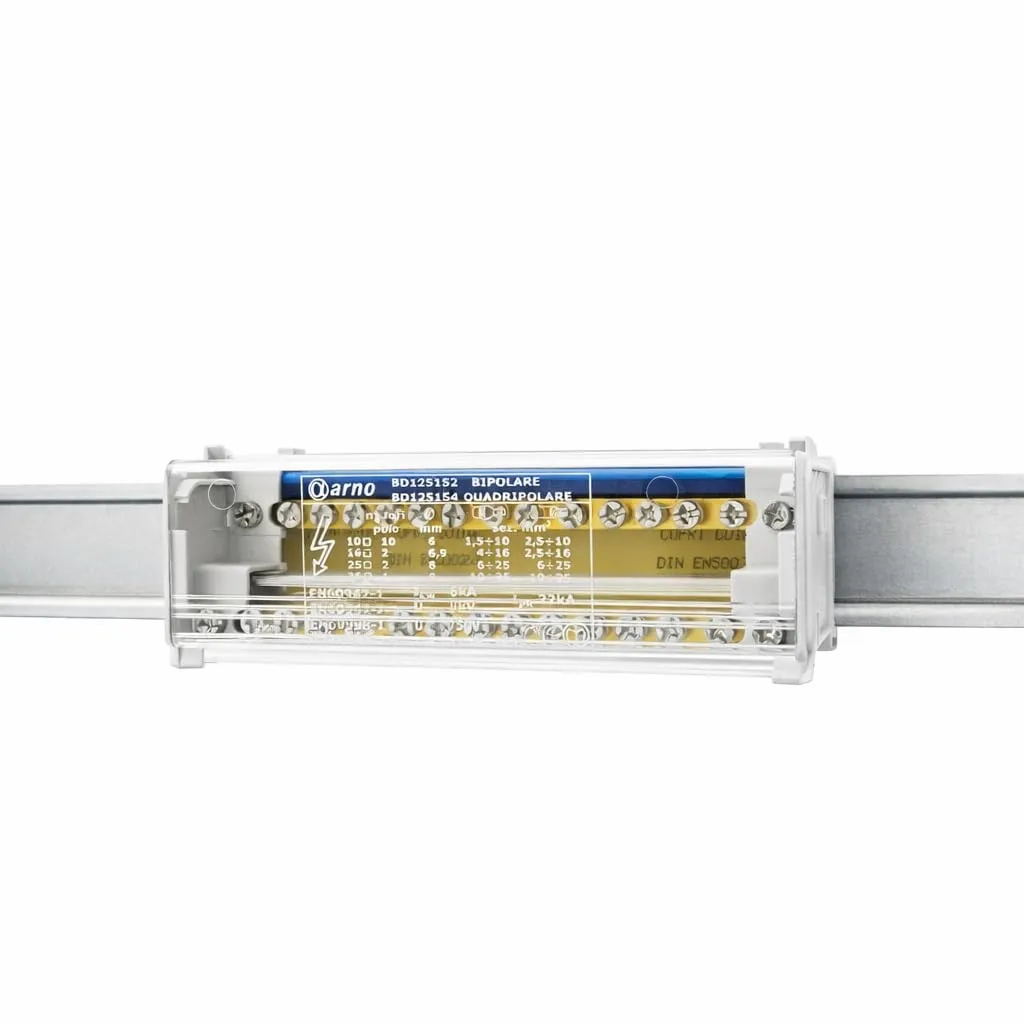

• Montaje: Carril DIN estándar.

El distribuidor de bornes se instala en cuestión de segundos sobre el raíl y queda listo para recibir los conductores mediante apriete por tornillo, sin herramientas adicionales. Una opción consolidada para electricistas e instaladores que buscan un repartidor de corriente fiable, ordenado y de fácil mantenimiento en cualquier tipo de cuadro monofásico.
