El downlight LED empotrable es hoy la solución de iluminación más utilizada en cocinas, baños, pasillos y salones. Integrado en el techo, proporciona una luz limpia y uniforme sin aparatos visibles, y su instalación es más sencilla de lo que parece si se siguen los pasos correctos.
En esta guía del equipo técnico de Webmatel te explicamos cómo instalar un downlight LED empotrable paso a paso, qué herramientas necesitas, cómo calcular el número y la distancia entre focos, y los errores más comunes que debes evitar.
⚠️ Aviso importante: La instalación eléctrica debe ser realizada o supervisada por un instalador eléctrico autorizado según el REBT. Esta guía es informativa. Si no tienes experiencia con instalaciones eléctricas, contrata a un profesional o consúltanos por WhatsApp.
📋 Índice de contenidos
- ¿Qué es un downlight LED empotrable?
- Tipos de downlight LED: con driver integrado y separado
- Medidas de corte y diámetros más habituales
- Cuántos downlights necesito y a qué distancia
- Herramientas y materiales necesarios
- Instalación paso a paso
- Cómo sustituir un plafón o halógeno antiguo
- ¿Puedo instalar downlights regulables?
- Errores frecuentes al instalar downlights LED
- Preguntas frecuentes
1. ¿Qué es un downlight LED empotrable?
Un downlight LED —también llamado foco empotrable LED, placa LED o simplemente empotrable de techo— es una luminaria que se instala enrasada en el techo, de modo que solo queda visible el marco frontal y el cristal difusor. La parte eléctrica (driver y componentes) queda oculta en el interior del techo.
Sus principales ventajas frente a otras soluciones de iluminación son:
- Aspecto limpio y minimalista: no hay aparato colgando del techo.
- Iluminación uniforme y sin sombras cuando se planifican correctamente.
- Muy bajo consumo: entre 7 y 25 W según el modelo y la potencia.
- Larga vida útil: entre 25.000 y 40.000 horas.
- Fácil sustitución cuando se avería: solo hay que extraer el foco.
2. Tipos de downlight LED: con driver integrado y separado
Antes de comprar e instalar, es importante saber qué tipo de downlight tienes, porque el proceso de instalación varía:
| Tipo | Driver | Instalación | Ventajas |
|---|---|---|---|
| Driver integrado | Incorporado en la misma pieza | Más sencilla: se conecta directamente a la red 230 V | Menos cables, instalación más rápida, menos espacio necesario en el techo |
| Driver separado (externo) | Caja aparte conectada al foco | Requiere alojar el driver en el techo o en caja adyacente | Si se avería el driver se sustituye solo sin cambiar el foco. Mayor vida útil del conjunto |
| Downlight con bombilla GU10 | No tiene (usa bombilla estándar) | Igual que cambiar una bombilla GU10 | Máxima flexibilidad: cambias solo la bombilla si se avería |
En Webmatel disponemos de downlights LED empotrables redondos y cuadrados, con driver integrado y con casquillo GU10, en distintas potencias y acabados (blanco, plata, negro). Consúltanos por WhatsApp si no sabes cuál elegir para tu instalación.
3. Medidas de corte y diámetros más habituales
El diámetro de corte es el agujero que debes hacer en el techo para empotrar el downlight. Es el dato más importante antes de comprar, porque una vez hecho el agujero no tiene vuelta atrás. Viene siempre indicado en el embalaje del producto.
| Potencia del downlight | Diámetro exterior aprox. | Diámetro de corte (Ø) | Profundidad mínima en techo |
|---|---|---|---|
| 7–9 W | 110–120 mm | 75–90 mm | 40–60 mm |
| 12–15 W | 150–170 mm | 125–145 mm | 50–70 mm |
| 18–20 W | 220–230 mm | 190–210 mm | 60–80 mm |
| 24–25 W | 280–300 mm | 250–270 mm | 70–90 mm |
💡 Importante: Comprueba siempre la profundidad disponible en tu techo antes de comprar. En techos de pladur o falso techo, la profundidad suele ser de 10–15 cm. En techos de obra, puede haber menos espacio. Si el driver es externo, necesitas espacio suficiente para alojarlo.
4. Cuántos downlights necesito y a qué distancia
Uno de los errores más frecuentes es instalar pocos downlights (quedando zonas oscuras) o demasiados (creando deslumbramiento). Estas son las reglas básicas de planificación:
Número de downlights
Divide los lúmenes totales necesarios para la estancia entre los lúmenes de cada downlight:
- Cocina de 12 m² → 12 m² × 400 lm/m² = 4.800 lm totales
- Si cada downlight da 800 lm → necesitas 6 downlights
Distancia entre downlights
| Altura del techo | Distancia entre focos (recomendada) | Distancia a la pared |
|---|---|---|
| 2,4 m (estándar) | 1,0 – 1,5 m | 0,5 – 0,7 m |
| 2,7 m | 1,2 – 1,8 m | 0,6 – 0,9 m |
| 3,0 m | 1,5 – 2,0 m | 0,7 – 1,0 m |
💡 Regla práctica: La distancia entre focos no debería superar la altura del techo. Y la distancia de los focos a la pared debería ser aproximadamente la mitad de la distancia entre focos.
5. Herramientas y materiales necesarios
Herramientas
- Taladro eléctrico con broca cortacírculos (sierra de copa) del diámetro exacto del corte
- Destornillador plano (para los bornes de conexión)
- Pelacables
- Comprobador de tensión (imprescindible antes de tocar ningún cable)
- Metro y lápiz (para marcar las posiciones)
- Escalera de trabajo estable
- Guantes y gafas de protección
Material eléctrico
- Downlight LED empotrable del diámetro y potencia elegidos
- Cable eléctrico de 1,5 mm² si hay que ampliar el circuito de iluminación
- Cajas de derivación si hay que distribuir el cableado entre varios focos
- Terminales o punteras para rematar los extremos de cable

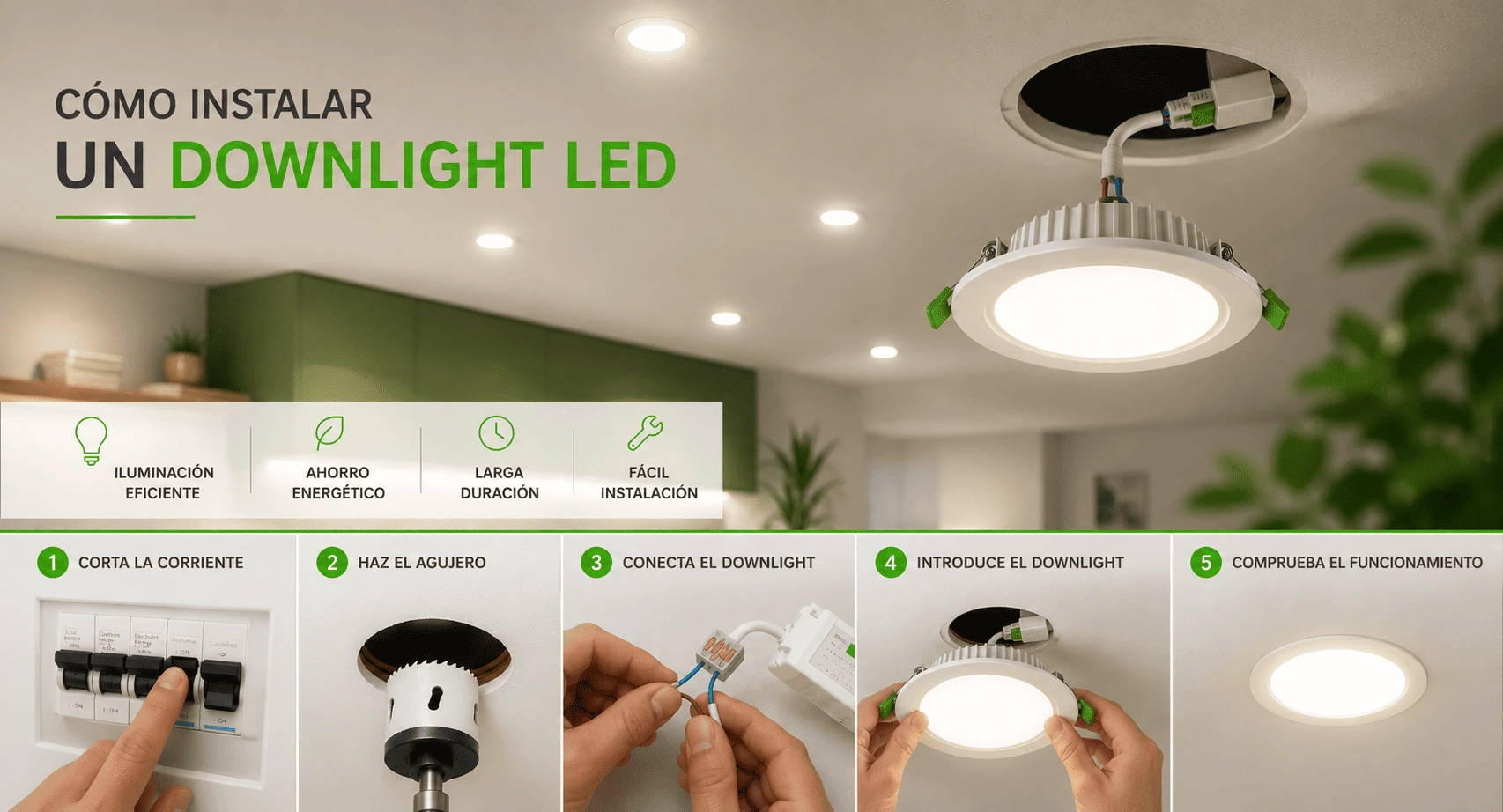

6. Instalación del downlight LED paso a paso
Paso 1 — Planifica las posiciones y marca el techo
Con el metro y un lápiz, marca en el techo los centros exactos de cada downlight siguiendo las distancias calculadas. Antes de marcar, comprueba que no hay vigas, tuberías o cables ocultos en esa zona (usa un detector de elementos ocultos si es posible).
Paso 2 — Corta el suministro eléctrico y verifica ausencia de tensión
Ve al cuadro eléctrico y baja el magnetotérmico del circuito de iluminación donde vayas a trabajar. Verifica con un comprobador de tensión que no hay corriente en los cables del techo antes de tocar nada. Este paso es imprescindible.
Paso 3 — Perfora el techo con la sierra de copa
Acopla la broca cortacírculos al taladro ajustada al diámetro de corte indicado en el embalaje del downlight. Coloca la broca en el centro de la marca, perpendicular al techo, y perfora con presión constante y velocidad media. Recoge el polvo y los recortes antes de continuar.
Paso 4 — Pasa el cableado por el agujero
Introduce el cable de alimentación (fase, neutro y tierra) por el agujero que acabas de hacer. Si el cable ya está en el techo desde la instalación anterior, tíralo hacia abajo. Si es una instalación nueva, pasa el cable desde la caja de derivación más cercana.
Paso 5 — Pela y prepara los extremos del cable
Pela unos 8–10 mm del extremo de cada cable. Si el downlight tiene bornes de tornillo, coloca punteras en los extremos del cable para garantizar una conexión firme. Identifica cada cable por su color: marrón/negro = fase, azul = neutro, amarillo-verde = tierra.
Paso 6 — Conecta el driver o el downlight a la red
Conecta los cables al driver del downlight (o directamente a los bornes del downlight si el driver es integrado) respetando el código de colores. Aprieta bien cada borne. Si el driver es externo, introdúcelo en el hueco del techo antes de proceder al paso siguiente.
Paso 7 — Empotra el downlight en el techo
La mayoría de los downlights tienen pestañas o muelles laterales que se doblan hacia dentro para pasar por el agujero y luego se expanden para hacer presión contra el techo desde el interior. Introduce el foco en el agujero, empuja hasta que quede a ras y asegúrate de que las pestañas han abierto correctamente y sujetan el foco con firmeza.
Paso 8 — Reactiva el suministro y prueba
Sube el magnetotérmico del circuito de iluminación y comprueba que el downlight se enciende correctamente. Si parpadea o no se enciende, vuelve a cortar el suministro y revisa las conexiones antes de volver a intentarlo.
